50 W 24 V linearni gonilnik LED s plastičnim ohišjem
Linearni gonilnik LED 50 W 24 V s plastičnim ohišjem je idealen za projekte, ki zahtevajo napajanje s konstantno napetostjo, ta gonilnik združuje praktičnost z robustnim inženiringom za izpolnjevanje zahtev profesionalnih sistemov razsvetljave. Enostavna zasnova z odprtim okvirjem poenostavlja integracijo v različne nastavitve, zaradi česar je vsestranska in zanesljiva rešitev za okolja s konstantno napetostjo.
1. Gonilnik LED s plastičnim ohišjem
2. 24V konstantna napetost izhoda
3. Vhodna napetost: 120-277Vac
4. Izhodna napetost: 24V
Najboljše lastnosti in prednosti:
Vhod 120-277Vac
24V Konstanta
Izhodna napetost
Ultra tanka velikost
Visok PF in nizek THD
3 leta garancije

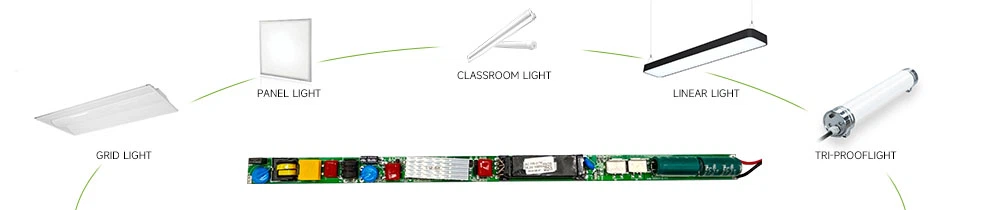

Scenarij uporabe:
Osvetlitev pohištva in omar: gonilnike s konstantno napetostjo 24 V je mogoče uporabiti tudi za vgrajene svetilke, kot so LED trakovi v pohištvu ali notranji razsvetljavi omaric, ki zagotavljajo stabilno izhodno moč.

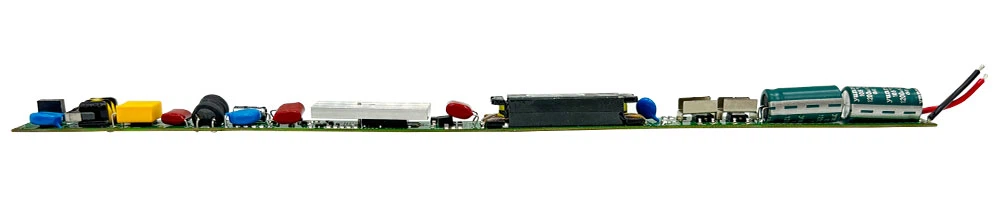

Podrobnosti izdelka:
Primerno za različne komercialne aplikacije v zaprtih prostorih, kot so triodporne luči in linearne napeljave. Ta izdelek ima plastično ohišje, med uporabo pa je potrebna ustrezna izolacijska zaščita.
|

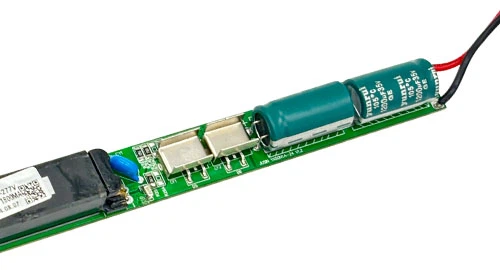

uporablja vzdržljive elektrolitske kondenzatorje in visokokakovostne dele. |
Debelina bakrene folije je približno ena unča. |
 |
 |

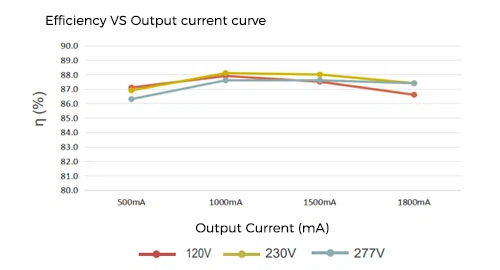

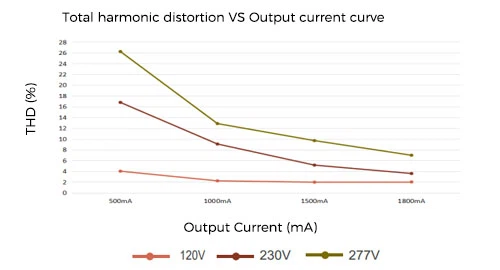

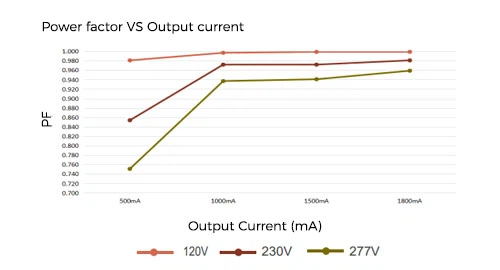

Diagram električne krivulje:
Test pri Ta 25 stopinjah, izhodna napetost je 24 V, tok pa 500 mA do 1800 mA
Dimenzija (mm):
Dolžina: 338 mm Širina: 19,5 mm Višina: 13 mm
Navodila za ožičenje:
Vhodni priključek za izmenični tok, priključek je priključen na električno omrežje (120-277Vac), vhodna modra žica je povezana z N, rjava žica je povezana z L. Drugi priključek je rdeča žica izhodnega priključka za enosmerni tok, povezana z LED +, črna žica, povezana z LED - s povezanimi pozitivnimi in negativnimi LED lučmi.
Pakiranje izdelka:
Priljubljena oznake: 50w 24v linearni led gonilnik s plastičnimi ohišji, Kitajska 50w 24v linearni led gonilnik s plastičnimi ohišji proizvajalci, dobavitelji, tovarna
YX50N1A
|
Puspešnost |
||
|
Model |
YX50N1A-24 |
|
|
Vnos |
Napetost |
120-277Vac (standardno) |
|
Frekvenčni razpon (Hz) |
50/60Hz |
|
|
Učinkovitost |
86%@120 Vac pri polni obremenitvi |
|
|
87 % pri polni obremenitvi 230 Vac |
||
|
87 % pri polni obremenitvi 277 Vac |
||
|
Faktor moči |
Večje ali enako 0.9@120Vac/60Hz(10-100 %) polna obremenitev |
|
|
Večje ali enako 0.9@230Vac/50Hz(30-100 %) polna obremenitev |
||
|
Večje ali enako 0.9@277Vac/60Hz(45-100 %) polna obremenitev |
||
|
THD (polna obremenitev) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
AC tok (maks.) |
0.41A@120Vac polna obremenitev |
|
|
0.21A@230Vac polna obremenitev |
||
|
0.18A@277Vac polna obremenitev |
||
|
Napajanje v stanju pripravljenosti |
<1W |
|
|
Vzgonski tok (zagon hladnega motorja) maks |
120 V 20 A največje, 500 us trajanje (10 % Ipeak) |
|
|
230 V 25 A največ, 600 us trajanje (10 % Ipeak) |
||
|
277 V 35 A največ, 800 us trajanje (10 % Ipeak) |
||
|
Tok uhajanja (maks.) |
<0.5mA@277V |
|
|
Izhod |
/napetost (Vdc)/tok (mA) Moč (W) |
24Vdc/1800mA/43W CV |
|
Valovanje napetosti
|
<3% |
|
|
Kanal |
En kanal |
|
|
Faktor regulacije napetosti |
±5% |
|
|
Izhodna napetost brez obremenitve |
24V |
|
|
Začetni čas
|
<0.5S@277V ＜1S@120V |
|
|
Preobremenitev |
Obremenitvena napetost je previsoka za vstop zaščita. po vrnitvi v normalno stanje sprostitev |
|
|
Kratek stik |
Vstopite v način kolcanja in se vrnite v normalno stanje po sprostitvi |
|
|
Velikost |
|
|
Dolžina |
338 mm |
|
širina |
19,5 mm |
|
Višina |
13 mm |
|
Teža (g) |
78.5g |
|
Okoljski |
|
|
Varnostni standard |
UL8750, razred 2 |
|
EMC |
Skladno s FCC del 15 |
|
Delovna temperatura |
-20 stopinj do 50 stopinj |
|
Temperatura shranjevanja, vlažnost |
-20 stopinj do 85 stopinj, 20-90% RH |
|
Temperatura okolja |
Ta=50 stopnja |
|
Garancija Tc |
50000 ur (s)@TC: <75 stopinj |
|
Prenapetostna zaščita |
LN 1KV |
|
Ip ocena |
IP20 |
|
Serijski voznik |
||||||||
|
Model |
Največja moč |
Vhodna napetost |
Izhodna napetost |
Izhodni tok |
Faktor moči |
Učinkovitost |
Velikost |
Spoznaj |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800 mA |
0.9 |
87% |
L338*W19.5*H13 |
UL, FCC, CE |
Inšpekcija
Jusinpower ima več kot 10 let izkušenj pri načrtovanju in izdelavi napajalnikov za razsvetljavo. Naš dozorel postopek preverjanja in nadzorni sistem QC bosta zagotovila, da so vaši izdelki trajnostni in visokokakovostni. Poleg tega bodo naši izkušeni inženirji in vztrajni prodajni predstavniki najboljša podporna ekipa za vaše podjetje.

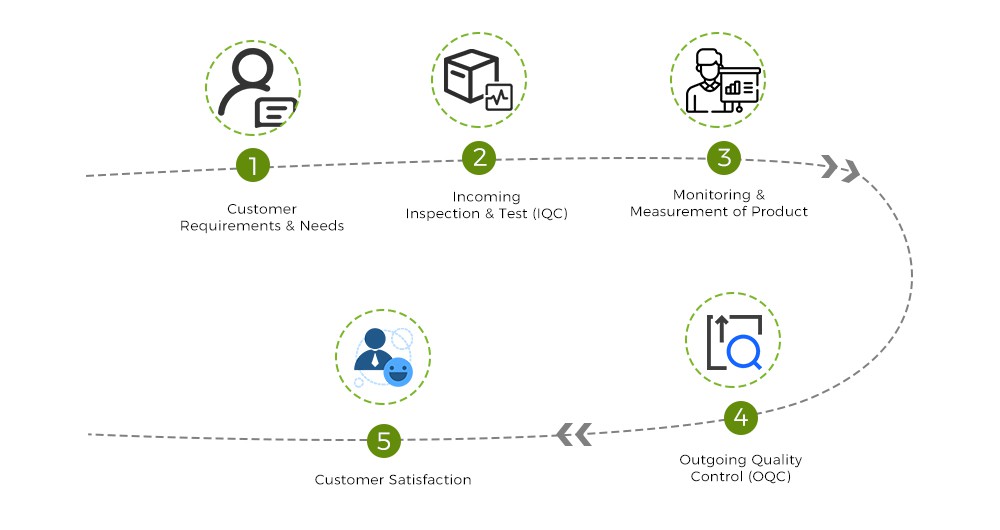

Diagram poteka postopka QC
Razstava
Vsako leto od leta 2016 se jeseni udeležujemo mednarodne razstave razsvetljave Guangzhou in razstave Hong Kong. Med razstavo smo srečali stranke iz vse države, ki so prišle na obisk in spoznale naše izdelke. Ko so kupci spoznali naše izdelke, so naše izdelke kupci soglasno pohvalili in vrnili naročila.
Certifikat
Prejeli so certifikat sistema vodenja kakovosti "ISO9001:2015" in nacionalni certifikat visokotehnoloških podjetij. Izdelki so združljivi z večnacionalnimi certifikati, vključno s kitajskim certifikatom CQC in mednarodnimi UL, TUV, ROHS, CE, CB, SAA, FCC, CCC.
