Linearni gonilnik LED, primeren za kompakten prostor
Odlikuje ga visoka učinkovitost, visok faktor moči (PF) in nizko skupno harmonično popačenje (THD), kar zagotavlja zanesljivo in optimalno delovanje. S širokim razponom zatemnitve od 1 % do 100 % in možnostjo prilagajanja moči prek zunanjega dip stikala, pogon ponuja neprimerljiv nadzor in prilagodljivost. Primerno za projekte komercialne, industrijske in stanovanjske razsvetljave.
Najboljše lastnosti in prednosti:

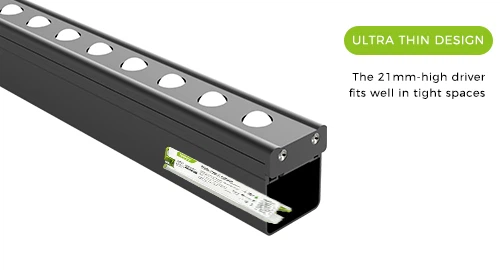

Ultra tanka velikost
5 let garancije
Offline programabilen
Vhod 120-347Vac
1. Široka združljivost: primerna za različne aplikacije LED osvetlitve.
2. Zanesljivo delovanje: Zasnovan za zagotavljanje dosledne in stabilne izhodne moči.
3.Dolga življenjska doba: Dolga življenjska doba: uporaba 10,000 ur elektrolitskih kondenzatorjev, vzdržljivih, zmanjša potrebo po pogosti zamenjavi.
4. Enostavna namestitev: enostavna namestitev, prihranek časa in truda.

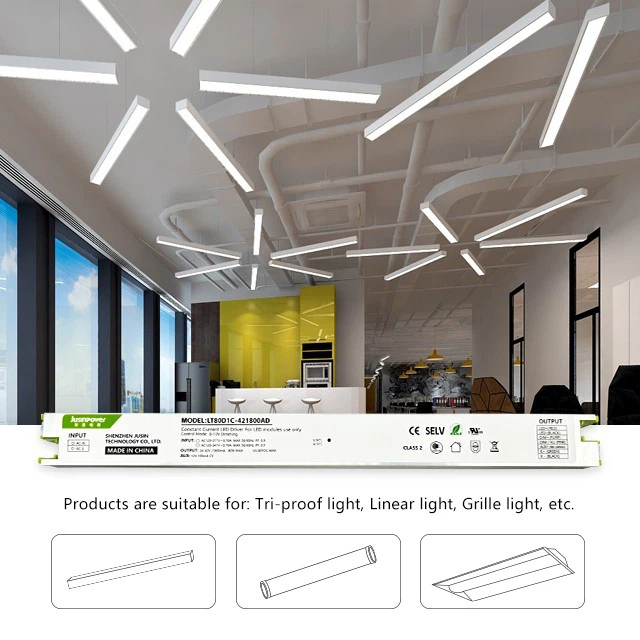

Scenarij uporabe:
Poseben dizajnerski prostor: kot so kinematografi, gledališča, prizorišča uprizoritvenih umetnosti itd. Linijske luči je mogoče prilagoditi in namestiti v skladu s posebnimi oblikovalskimi zahtevami prostora in vizualno izkušnjo občinstva
BaterijaCprimerjava
|

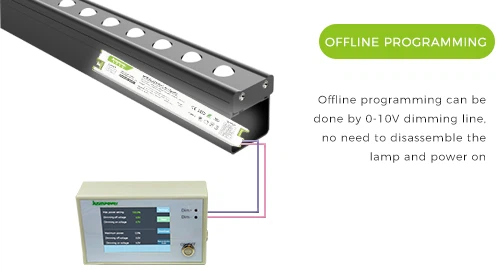

Programiranje brez povezave: Operacija je bolj priročna. Gonilnik lahko še vedno programira brez povezave, ko je nameščen v svetilki. Za povezavo s programatorjem morate izpeljati le linijo, da preprosto izvedete operacijo programiranja brez povezave. |

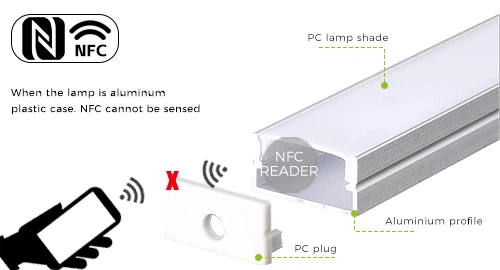

NFC: Občutljiv na kovinski signal za blokiranje frekvence: Ko je gonilnik nameščen v svetilki, je dovzeten za notranji kovinski oklopni signal. |
|
Doslednost konfiguracije: Med proizvodnim procesom je mogoče zagotoviti, da ima vsaka naprava enako vdelano programsko opremo in konfiguracijo
|
Težave z združljivostjo: NFC ne podpirajo vse pametne naprave, kar omejuje njegovo priljubljenost in uporabo
|
|
|
|

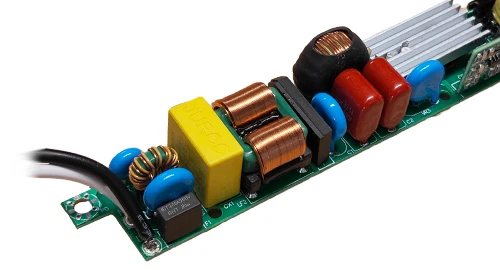

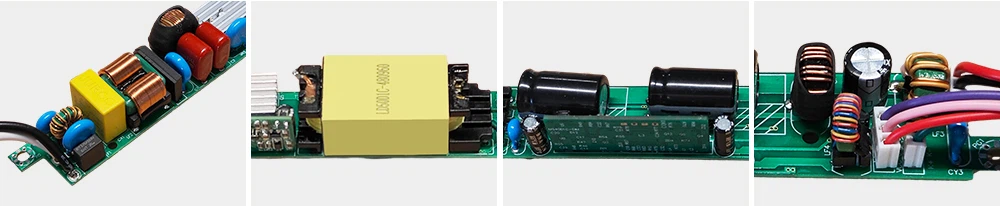

Notranja struktura Uvod
|
Njegova zmogljivost proti motnjam in zanesljivost sta dodatno izboljšani z natančno zasnovo elektromagnetne združljivosti (EMC).
|
Vgradne svetilke: Tanki LED trakovi, vdelani v strop ali steno, lahko zagotovijo enakomerno ambientalno osvetlitev in izboljšajo celoten svetlobni učinek notranjega prostora.
|
Z uporabo 10000-urnega kondenzatorja lahko podaljšate življenjsko dobo gonilnika
|
Diagram električne krivulje:
Test pri Ta 25 stopinjah in izhodnem toku 1200 mA
88,4 % pri polni obremenitvi 277 Vac
88,6 % pri polni obremenitvi 347 Vac
<20 %@347Vac(60-100 %) full load
<10 %@120Vac(30-100 %) full load
Večje ali enako 0.9@277Vac/50Hz(60-100 %) polna obremenitev
Večje ali enako 0.9@347Vac/60Hz(60-100 %) polna obremenitev
Navodila za ožičenje:
Izdelek je razdeljen na dva dela: enega za AC vhod in drugega za DC izhod in vhod zatemnitvenega signala. Priključka LED+ in LED- sta povezana s pozitivnim oziroma negativnim polom LED žarnice. Rdeči VCC+ in rožnati terminali se povežejo z 12V krmilnim modulom. Vijolični DIM+ se poveže s pozitivnim priključkom 0-10V zatemnitve, roza GND pa z negativnim polom 0-10V zatemnilnika. Zeleni pozitivni K+ in črni negativni K- terminali se povežejo s pozitivnim oziroma negativnim polom dip stikala.
Pakiranje izdelka:
Priljubljena oznake: linearni LED gonilnik, primeren za kompakten prostor, Kitajska linearni led gonilnik, primeren za kompakten prostor proizvajalci, dobavitelji, tovarna
LT50D1C
|
Puspešnost |
||
|
Model |
LT50D1C-HA |
|
|
Vnos |
Napetost |
120-347Vac (standardno) |
|
Frekvenčni razpon (Hz) |
50/60Hz |
|
|
Učinkovitost |
86.6%@120Vac pri polni obremenitvi |
|
|
88,4 % pri polni obremenitvi 277 Vac |
||
|
88,6 % pri polni obremenitvi 347 Vac |
||
|
Faktor moči |
Večje ali enako 0.9@120Vac/60Hz(30-100 %) polna obremenitev |
|
|
Večje ali enako 0.9@277Vac/50Hz(60-100 %) polna obremenitev |
||
|
Večje ali enako 0.9@347Vac/60Hz(60-100 %) polna obremenitev |
||
|
THD (polna obremenitev) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
AC tok (maks.) |
0.48A@120Vac polna obremenitev |
|
|
0.21A@277Vac polna obremenitev |
||
|
0.16A@347Vac polna obremenitev |
||
|
Napajanje v stanju pripravljenosti |
<1W |
|
|
Vzgonski tok (zagon hladnega motorja) maks |
120 V 20 A največje, 500 us trajanje (10 % Ipeak) |
|
|
277 V 25 A največ, 600 us trajanje (10 % Ipeak) |
||
|
347 V 35 A največ, 800 us trajanje (10 % Ipeak) |
||
|
Tok uhajanja (maks.) |
<0.5mA@347V |
|
|
Izhod |
Tok (mA)/napetost (Vdc) Moč (W) |
24-42VDC/1200mA/50W |
|
Trenutni Ripple
|
<5% |
|
|
Kanal |
En kanal |
|
|
Linearna regulacija |
±5% |
|
|
Izhodna napetost brez obremenitve |
<50V |
|
|
Začetni čas
|
<0.5S@347V <1S@120V |
|
|
funkcija |
Metoda zatemnitve |
{{0}}V 0,5V IZKLOP/0,7V ODPRTO |
|
Zatemnitveni tok |
<1mA@10V <2mA@0.7V |
|
|
Razpon zatemnitve |
1 %-100 % (standardno) |
|
|
Regulacija moči |
Zunanja dip stikala se lahko priključijo |
|
|
Zaščita |
Previsoka temperatura |
Ko je temperatura previsoka, zaprite znižanje izhoda, vrnitev v normalno stanje po sprostitvi |
|
Preobremenitev |
Obremenitvena napetost je previsoka za vstop zaščita. vrniti v normalno stanje po sprostitvi |
|
|
Kratek stik |
Vstopite v način kolcanja in se vrnite v normalno stanje po sprostitvi |
|
|

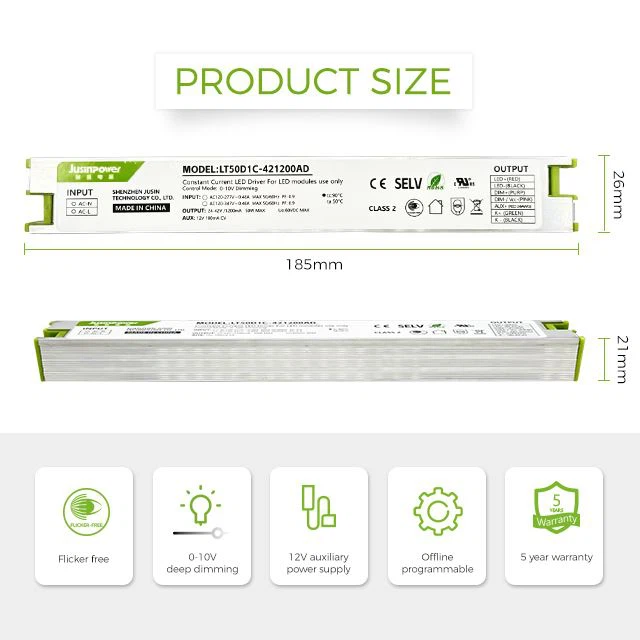

Velikost |
|
|
Dolžina |
185 mm |
|
širina |
26 mm |
|
Višina |
21 mm |
|
Teža (g) |
145g |
|
Okoljski |
|
|
Varnostni standard |
UL8750, razred 2 |
|
EMC |
Skladno s FCC del 15 |
|
Delovna temperatura |
-20 stopinj do 50 stopinj |
|
Temperatura shranjevanja, vlažnost |
-20 stopinj do 85 stopinj, 20-90% RH |
|
Garancija Tc |
50000 ur (s)@TC:80 stopinj |
|
Prenapetostna zaščita |
LN 1KV |
|
Ip ocena |
IP20 |
|
Serijski voznik |
|||||||
|
Model |
Največja moč |
Vhodna napetost |
Izhodna napetost |
Izhodni tok |
Faktor moči |
Moč Uredba |
Učinkovitost |
|
LT20D1C-HA |
20W |
120-347Vac |
24-42Vdc |
500 mA |
0.9 |
Nastavljiv |
85% |
|
LT50D1C-HA |
50W |
120-347Vac |
24-42Vdc |
1200 mA |
0.9 |
Nastavljiv |
88.6% |
|
LT80D1C-HA |
80W |
120-347Vac |
24-42Vdc |
1800 mA |
0.9 |
Nastavljiv |
90.5% |
