Neizoliran gonilnik senzorja za konstantni tok
Neizolirani gonilnik senzorja konstantnega toka je napajalnik LED, ki lahko prilagaja moč prek dip stikal. Dovaja vhodno moč neposredno obremenitvi po stopnji navzdol, z vhodom in izhodom, povezanim neposredno prek elektronskih komponent. Med vhodno in delovno napetostjo ni izolacije, največja napetost pa doseže 347 V.
Najboljše lastnosti in prednosti:
3 stopnje
barvna temperatura
prilagajanje
3 stopnje
svetlost
Prilagoditev
120-347Vac
12V pomožni
napajanje
5 let
garancija
1. Vhodna napetost 120-347Vac
2. Prenapetostna zaščita LN 1KV, L/N-FG 2KV
3. Moč lahko prilagodite z vnosom kode
Scenarij uporabe:
Neizolirani gonilnik za konstantni tok je idealen za osvetlitev LED na zaprtih območjih, vključno z linijskimi lučmi, triodbojnimi lučmi, lučmi za rastline in lučmi za rešetke.
Podrobnosti produkta:
Opremljen z dvojnimi gumbi za prilagajanje barvne temperature in moči ter 12-voltno zasnovo pomožnega napajanja, ki omogoča združljivost z različnimi pametnimi moduli in senzorji.
Opomba v zvezi s pomožnim napajalnikom 12 V
Podatki o parametrih senzorskega modula
Električna značilnost:
Dimenzija (mm)
Dolžina: 210 mm, širina: 28 mm, višina: 21 mm
Navodila za ožičenje:
Naprava se z enim koncem poveže kot vhodni priključek za izmenični tok, z nasprotnim koncem pa kot izhodni priključek za enosmerni tok in vhodni priključek za zatemnitveni signal. LED+, LED C-/LED W- priključite na pozitivni pol LED luči posamično. DIM+ se poveže z 0-10V; VCC se poveže z 12 V pomožnim modulom za napajanje, medtem ko je GND/DIM- ozemljen.
Priljubljena oznake: neizoliran gonilnik senzorja za konstantni tok, Kitajska proizvajalci, dobavitelji, tovarna neizoliranega gonilnika senzorja za konstantni tok
Serija LN
|
Izvedba |
||
|
Model |
LN40D1A-540750AZ |
|
|
Vnos |
Učinkovitost |
89 % pri polni obremenitvi 230 Vac |
|
Napetost |
120-277Vac (standardno) |
|
|
120-347Vac (neobvezno) |
||
|
Frekvenčni razpon (Hz) |
50/60Hz |
|
|
Faktor moči |
Večje ali enako 0.9@347Vac pri polni obremenitvi |
|
|
THD (polna obremenitev) |
<20%@120Vac full load |
|
|
AC tok (maks.) |
0.34A@120Vac polna obremenitev |
|
|
Napajanje v stanju pripravljenosti |
<1W |
|
|
Vzgonski tok (zagon hladnega motorja) maks |
25A@120Vac |
|
|
60A@277Vac |
||
|
80A@347Vac |
||
|
Tok uhajanja (maks.) |
<0.75mA@347V |
|
|
Izhod |

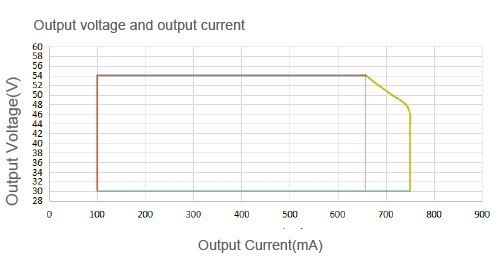

Tok (mA)/napetost (VDC) Moč (W) |
30-54VDC/750mA/40W |
|
Kanal |
1 izhod |
|
|
Linearna regulacija |
±5% |
|
|
Izhodna napetost brez obremenitve |
<60V |
|
|
Začetni čas |
<0.5S@347V <1S@120V |
|
|
pomožna napetost |
12V/100mA |
|
|
funkcija |
Metoda zatemnitve |
{{0}}V 0,5V IZKLOP/0,7V ODPRTO |
|
Zatemnitveni tok |
<1mA@10V <2mA@0.7V |
|
|
Razpon zatemnitve |
7 %-100 % (standardno) |
|
|
Barvna temperatura |
Tri prestave nastavljive |
|
|
Zaščita |
Previsoka temperatura |
Ko je temperatura previsoka, izklopite izhod, Samodejno se obnovi |
|
Preobremenitev |
Kolcanje, ko izhodna moč preseže , se samodejno povrne po odpravi napake |
|
|
Kratek stik |
Zapri izhod, po odpravi napake se samodejno obnovi |
|
|
Fizično |
|
|
Dolžina |
210 mm |
|
Premer |
28 mm |
|
Višina |
21 mm |
|
Montažna dolžina |
195 mm |
|
Teža (g) |
154g |
|
Okoljski |
|
|
Varnostni standard |
UL8750, razred 1 |
|
EMC emisija |
Ustreza 15. delu FCC |
|
delovna temperatura |
-20 stopinj do 50 stopinj |
|
Temperatura shranjevanja, vlažnost |
-20 stopinj do 85 stopinj, 20-90% RH |
|
Temperatura ohišja |
TC=90 stopnja |
|
Garancija Tc |
Največ 85 stopinj za 50kH življenja |
|
Prenapetostna zaščita |
LN 1KV, L/N-FG 2KV |
|
Ocena IP |
IP20 |
|
Material |
Železna lupina |
|
Certifikat |
CE/FCC/UL certifikat |
|
Serijski voznik |
||||||||
|
Model |
Največja moč |
Vhodna napetost |
Izhodna napetost |
Izhodni tok |
Faktor moči |
Moč Uredba |
barva temperatura |
Učinkovitost |
|
LN40D1A-54XXXXYZ |
36W |
120-277/120-347Vac |
30-54Vdc |
750 mA |
0.9 |
Nastavljiv |
Nastavljiv |
89% |
|
LN60D1A-54XXXXYZ |
55W |
120-277/120-347Vac |
30-54Vdc |
1000 mA |
0.9 |
Nastavljiv |
Nastavljiv |
91% |
|
LN80D1A-54XXXXYZ |
75W |
120-277/120-347Vac |
30-54Vdc |
1500 mA |
0.9 |
Nastavljiv |
Nastavljiv |
91% |
